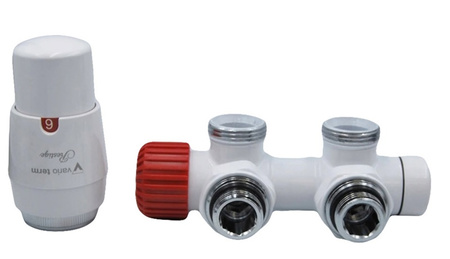

Vario Term zestaw grzejnikowy Twins lewy, biały (zasilanie po prawej stronie, głowica lewa) TSGS0206CFK/L

Przyłącze TWINS zostało specjalnie zaprojektowane do grzejników dekoracyjnych i łazienkowych z połączeniem dolnym i króćcami o rozstawie 50 mm. Przyłącze TWINS reguluje przepływ wody wypływającej z grzejnika jak również posiada funkcję odcięcia wody. Konstrukcja przyłącza TWINS pozwala na montaż jego pod grzejnikiem z głowicą równoległą do ściany, wewnątrz obrysu grzejnika, co zabezpiecza ją przed przypadkowym uszkodzeniem.

Temperatura pracy: 120°C

Ciśnienie nominalne: 1MPa

Czynnik grzewczy: woda

Ciśnienie próbne: 1.5 MPa

Nastawa wstępna: na wkładce zaworu odcinającego

Przyłącze grzejnikowe: G 3

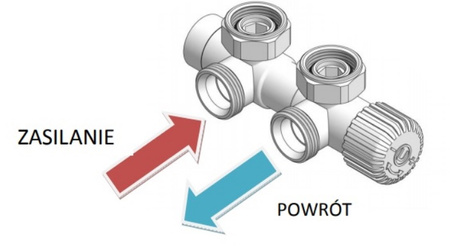

Głowice termostatyczną montować od strony powrotu (jeżeli zasilanie jest po prawej stronie, patrząc na grzejnik, to głowica termostatyczna powinna znajdować się po jego lewej stronie),

Przyłącza TWINS ustawiane są fabrycznie w pozycji otwartej.

Nastawa wstępna w przyłączu TWINS odbywa się za pomocą wkładki zaworu odcinającego. Aby zmienić nastawę wstępną, należy najpierw zakręcić wkładkę zaworu odcinającego, a następnie poczynając od pozycji zamkniętej wkładki zaworu odkręcamy w lewo o odpowiednią ilość obrotów do uzyskania żądanej wielkość Kv przedstawionego na powyższym diagramie przepływu.

- Wersja prawa:

- Wersja lewa:
