Herz filtr do wody zimnej z reduktorem ciśnienia DN 20 2301102

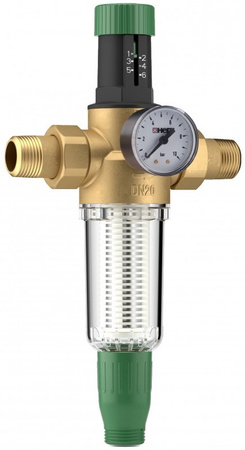

Filtr do wody zimnej z reduktorem ciśnienia DN 20

Filtr do wody pitnej z możliwością płukania, mosiężna obudowa, pojemnik wykonany z przezroczystego poliamidu PA12, filtr ze stali nierdzewnej (80-100 µm), w zestawie z przyłączami i kluczem montażowym, z gwintem 3/4 dla przyłącza do węża (np. 1 6206 02, należy zamawiać osobno). Reduktor ciśnienia zgodnie z EN 1567.

Dane techniczne:

• Perforacja siatki: 80-100 μm
• Medium: woda pitna
• Maksymalne ciśnienie wlotowe: 16 bar
• Zakres ciśnienia wylotowego: 1,5 - 6 bar
• Ustawienie fabryczne: 3 bar
• Skala manometru: 0-10 bar
• Temperatura maksymalna: 40 °C
• Norma: EN 1567
• Przyłącze manometru: 1/4 "F (ISO 228-1)
• Przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i ISO228

Materiał i konstrukcja:

• Korpus: mosiądz kuty zgodnie z EN 12165; CW626N
• Uszczelnienia: EPDM
• Membrana: EPDM
• Filtr siatkowy: stal nierdzewna
• Dolny kołpak: PA12, przezroczysty (GRILAMID TR90)
• Zawór spustowy: PA6 + 30GF
• Uchwyt siatki: POM (HOSTAFORM C9021)
• Sprężyna: stal sprężynowa
• Prowadnica sprężyny: stal nierdzewna
• Pokrętło: PA 6.6, zielone

Przepływ nominalny:

• Przepływ przy Δp = 0,2 bar [m³/h]: 1,80
• Przepływ przy Δp = 0,5 bar [m³/h]: 3,80
• Przepływ przy Δp = 1 bar [m³/h]: 4,94

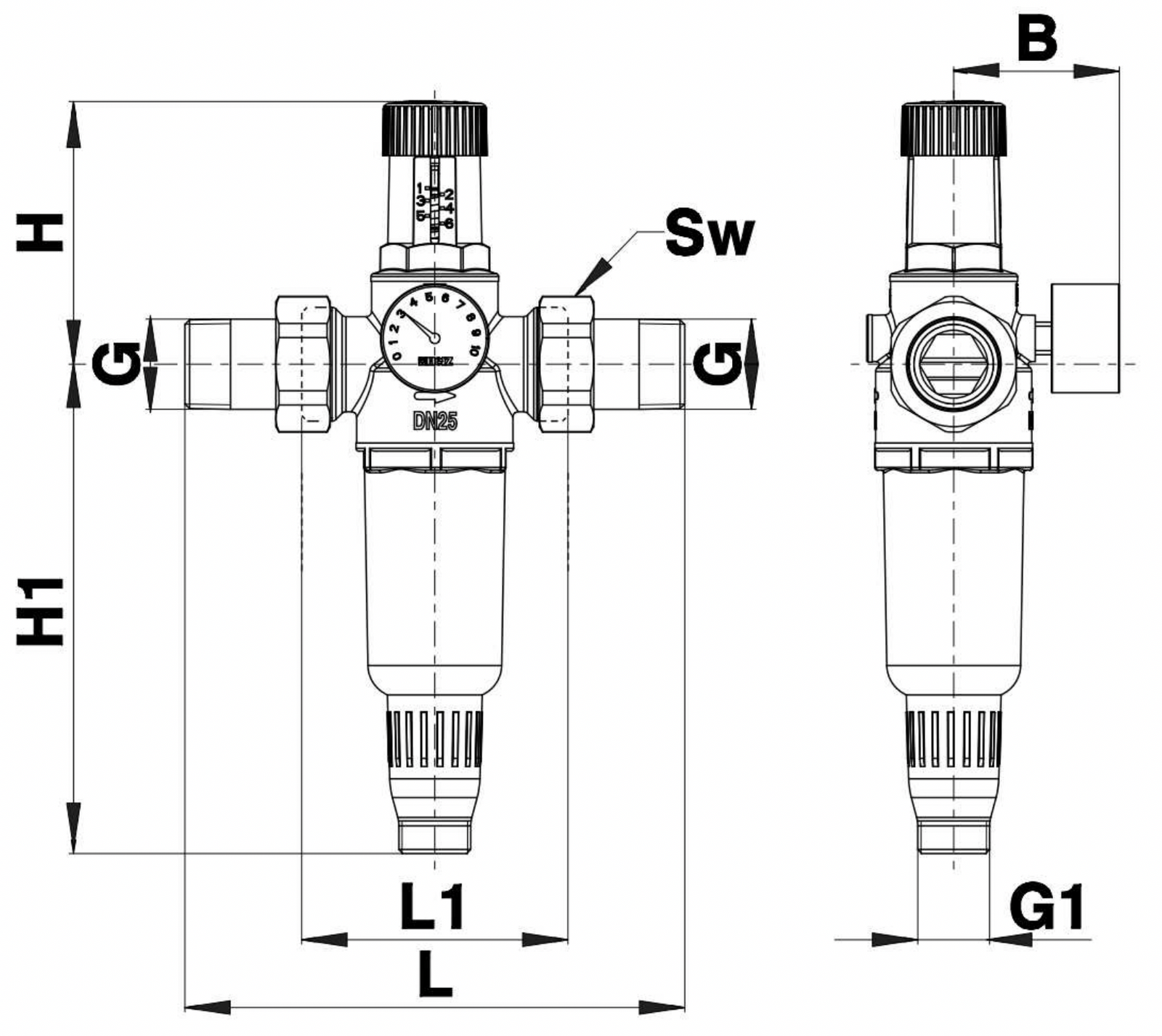

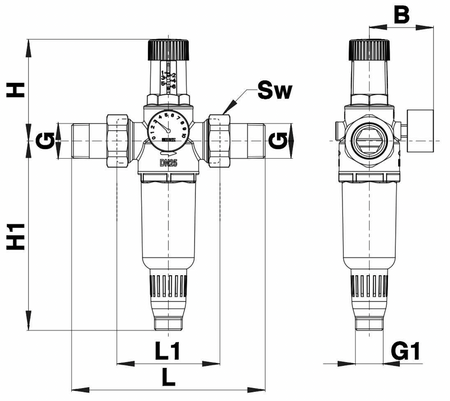

Wymiary:

• DN: 20
• PN (bar): 16
• G (zew): 3/4”
• G1 (zew): 3/4"
• L (mm): 155
• L1 (mm): 84
• B (mm): 67
• H (mm): 98
• H1 (mm): 180
• Sw (mm): 37
