Bmeters wodomierz antymagnetyczny GSD8-I zimna woda, 3/4" AF Q3-4,0 m3/h, Tmax:50°C,L=130mm, MID R100/R50 AM 5903299931046
 |
 |
Wodomierz jednostrumieniowy suchobieżny antymagnetyczny, typu GSD8-I, Tmax: 50°C, L=130mm GSD8-I 3/4" AF Q3-4,0m3/h DN20 MID R100/R50 AM
W standardzie antymagnetyczny, przystosowany do zdalnego odczytu.
Wodomierz jednostrumieniowy, suchobieżny z interfejsem indukcyjnym, wyposażony w ośmiobębenkowe liczydło obracane o 360°. Urządzenie napędzane jest za pośrednictwem wzmocnionego, czteropolowego sprzęgła magnetycznego, które eliminuje jego zerwanie oraz poślizg. Dodatkowo zwiększa dokładność pomiaru wodomierza poprzez utrzymanie wirnika w hydromagnetycznym balansie.
Kamień szafirowy, który jest umiejscowiony w podporze mechanizmu liczydła zapewnia urządzeniu większą czułość metrologiczną na niskie przepływy wody oraz wydłuża trwałość licznika.
Wodomierz produkowany jest według dyrektywy 2014/32/EU w wersji z pierścieniem zaciskanym. W standardzie wodomierz jest wyposażony w pierścień antymagnetyczny. Występuje w zakresie pomiarowym R160-H lub R100-H i R50-VH (MID), zarówno do wody zimnej (50°C) jak również do wody ciepłej (90°C), w średnicach 1⁄2’’ i 3⁄4’’. Model GSD8-I zgodnie z Atestem Higienicznym jest dopuszczony do pomiaru zużycia wody przezna- czonej do spożycia. Wodomierz GSD8-I można doposażyć w moduł radiowy IWM-TX5.
Standardowa wersja:
- Maksymalna dokładność R100-H
- Dla zimnej 0-50° C i ciepłej wody 30-90°C
- Czteropolowe sprzęgło magnetyczne
- Bezpośredni odczyt na 8 bębekowym liczydle
- Obracane liczydło o 360°
- Zabezpieczenie antymagnetyczne
Deklarowane parametry według normy PN-EN14154:
- Klasa temperaturowa: T50, T30/90
- Klasa straty ciśnienia: Δp25
- Klasa ciśnieniwa: MAP16
- Klasa odporności na zaburzenia przepływu po stronie dopływu: U0
- Klasa odporności na zaburzenia przepływu po stronie odpływu: D0
- Zakres pomiarowy wodomierza: R160-H , R50-VH→ lub R100-H , R50-VH→
Dane techniczne:
- Przepływ maksymalny Q4 (m3/h): 5
- Ciągły strumień objętości Q3 (m3/h): 4
- R160-H:
- Pośredni strumień objętości Q2 (l/h): 40
- Minimalny strumień objętości Q1 (l/h): 25 - R100-H:
- Pośredni strumień objętości Q2 (l/h): 64
- Minimalny strumień objętości Q1 (l/h): 40 - R50-VH:
- Pośredni strumień objętości Q2 (l/h): 128
- Minimalny strumień objętości Q1 (l/h): 80 - Odczyt minimalny (L): 0,05
- Odczyt maksymalny (m3): 99,999
- Maksymalne dopuszczalne ciśnienie: (bar): 16

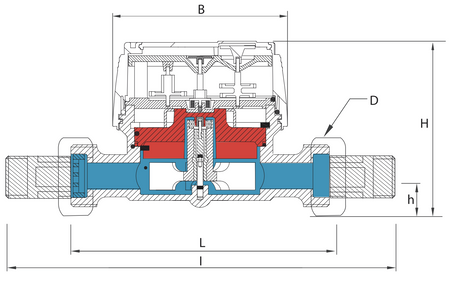

Wymiary:
- Średnica: 3/4"
- L (mm): 130
- I (mm): 228
- H (mm): 73
- h (mm): 18
- B (mm): 74
- D gwint (in): 1"
