Bmeters wodomierz antymagnetyczny GSD8-I ciepła woda, 1/2" AC Q3-2,5 m3/h, Tmax:90°C,L=110mm, MID R100/R50 AM 5903299931039

Wodomierz jednostrumieniowy suchobieżny antymagnetyczny, typu GSD8-I, Tmax: 90°C, L=110mm GSD8-I 1/2'' AC Q3-2,5 m3/h DN15 MID R100/R50 AM

W standardzie antymagnetyczny, przystosowany do zdalnego odczytu.

Wodomierz jednostrumieniowy, suchobieżny z interfejsem indukcyjnym, wyposażony w ośmiobębenkowe liczydło obracane o 360°. Urządzenie napędzane jest za pośrednictwem wzmocnionego, czteropolowego sprzęgła magnetycznego, które eliminuje jego zerwanie oraz poślizg. Dodatkowo zwiększa dokładność pomiaru wodomierza poprzez utrzymanie wirnika w hydromagnetycznym balansie.

Kamień szafirowy, który jest umiejscowiony w podporze mechanizmu liczydła zapewnia urządzeniu większą czułość metrologiczną na niskie przepływy wody oraz wydłuża trwałość licznika.

Wodomierz produkowany jest według dyrektywy 2014/32/EU w wersji z pierścieniem zaciskanym. W standardzie wodomierz jest wyposażony w pierścień antymagnetyczny. Występuje w zakresie pomiarowym R160-H lub R100-H i R50-VH (MID), zarówno do wody zimnej (50°C) jak również do wody ciepłej (90°C), w średnicach 1⁄2’’ i 3⁄4’’. Model GSD8-I zgodnie z Atestem Higienicznym jest dopuszczony do pomiaru zużycia wody przezna- czonej do spożycia. Wodomierz GSD8-I można doposażyć w moduł radiowy IWM-TX5.

Standardowa wersja:

• Maksymalna dokładność R100-H
• Dla zimnej 0-50° C i ciepłej wody 30-90°C
• Czteropolowe sprzęgło magnetyczne
• Bezpośredni odczyt na 8 bębekowym liczydle
• Obracane liczydło o 360°
• Zabezpieczenie antymagnetyczne

Deklarowane parametry według normy PN-EN14154:

• Klasa temperaturowa: T50, T30/90
• Klasa straty ciśnienia: Δp25
• Klasa ciśnieniwa: MAP16
• Klasa odporności na zaburzenia przepływu po stronie dopływu: U0
• Klasa odporności na zaburzenia przepływu po stronie odpływu: D0
• Zakres pomiarowy wodomierza: R160-H , R50-VH→ lub R100-H , R50-VH→

Dane techniczne:

• Przepływ maksymalny Q4 (m3/h): 3,12
• Ciągły strumień objętości Q3 (m3/h): 2,5
• R160-H:
  - Pośredni strumień objętości Q2 (l/h): 25
  - Minimalny strumień objętości Q1 (l/h): 15,63
• R100-H:
  - Pośredni strumień objętości Q2 (l/h): 40
  - Minimalny strumień objętości Q1 (l/h): 25
• R50-VH:
  - Pośredni strumień objętości Q2 (l/h): 80
  - Minimalny strumień objętości Q1 (l/h): 50
• Odczyt minimalny (L): 0,05
• Odczyt maksymalny (m3): 99,999
• Maksymalne dopuszczalne ciśnienie: (bar): 16

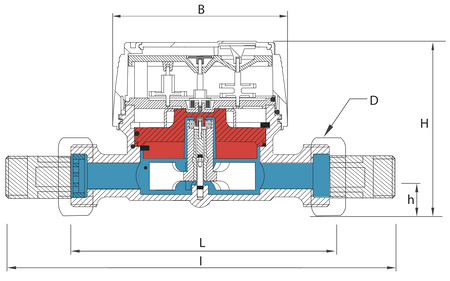

Wymiary:

• Średnica: 1/2"
• L (mm): 110
• I (mm): 190
• H (mm): 73
• h (mm): 18
• B (mm): 74
• D gwint (in): 3/4"
