Beretta kocioł kondensacyjny wiszący dwufunkcyjny QUADRA X 25C 20188714

Kocioł QUADR A X 25R

KOCIOŁ QUADRA, JEDEN Z NAJLEPIEJ SPRZEDAJĄCYCH SIĘ KOTŁÓW WISZĄCYCH MARKI BERETTA W POLSCE, ZOSTAŁ CAŁKOWICIE PRZEPROJEKTOWANY I W REZULTACIE POWSTAŁ NOWY PRODUKT QUADRA X POSIADAJĄCY WIELE INNOWACYJNYCH FUNKCJI I ZALET.

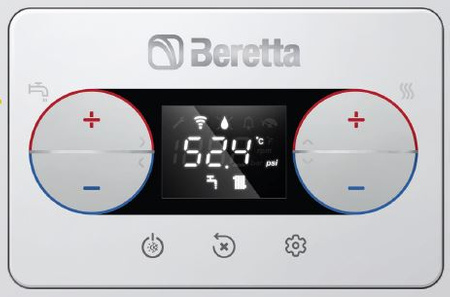

Nowa odsłona kotłów marki Beretta, zachowując zalety swojego poprzednika pod względem niezawodności i ergonomii, posiada nowe - ważne i innowacyjne cechy, od wymiennika kondensacyjnego wykonanego ze stali nierdzewnej, przez dotykowy panel sterowania, po zupełnie nowe przyłącza DIN. Nowa gama kotłów kondensacyjnych QUADRA X obejmuje 3 modele: 25kW ( jedno- i dwufunkcyjny) oraz 30kW (dwufunkcyjny). Kompaktowe wymiary i niewielka waga kotła QUADRA X, gwarantują łatwy montaż, w tym także w szafce kuchennej czy w zabudowie.

Wysoka wydajność, niskie zużycie gazu, szeroki zakres modulacji (do 1:8) i łatwość obsługi sprawiają, że nowy model docenią zarówno użytkownicy, jak i instalatorzy.

KOCIOŁ QUADRA X ZOSTAŁ ZAPROJEKTOWANY DO PRACY Z MIESZANINĄ GAZU ZIEMNEGO I WODORU ( DO 20%) – ZGODNIE Z CELAMI UNII EUROPEJSKIEJ ODNOŚNIE ZRÓWNOWAŻONEGO ROZWOJU I OCHRONY ŚRODOWISKA.

DANE TECHNICZNE I SCHEMATY

SPECYFIKACJA EFEKTYWNOŚCI ENERGETYCZNEJ (zgodnie z Dyrektywą ErP)
Kod katalogowy kotła 25 C - 20188714

• Sezonowa sprawność grzewcza / klasa efektywności energetycznej - A
• Klasa efektywności energetycznej dla funkcji c.w.u. - brak
• Moc grzewcza -pnominal - 19 kW
• Sezonowa sprawność grzewcza - ŋs - 93 %

WYTWORZONE CIEPŁO UŻYTKOWE

• Przy znamionowej mocy cieplnej i w systemie wysokotemperaturowym (**) - P4 - 19,4 kW
• Przy znamionowej mocy cieplnej na poziomie 30% i w systemie niskotemperaturowym (***) - P1 - 6,5 kW

SPRAWNOŚĆ UŻYTKOWA

• Przy znamionowej mocy cieplnej i w systemie wysokotemperaturowym (**) - ŋ4 - 87,3 %
• Przy znamionowej mocy cieplnej na poziomie 30% i w systemie niskotemperaturowym (***) - ŋ1 - 98,5 %

ZUŻYCIE ENERGII ELEKTRYCZNEJ NA POTRZEBY WŁASNE

• Przy pełnym obciążeniu - elmax - 32 W
• Przy częściowym obciążeniu - elmin - 12 W
• W trybie czuwania - PSB - 3 W

INNE PARAMETRY

• Straty ciepła w trybie czuwania - Pstby - 30 W
• Roczne zużycie energii - QHE - 42 GJ
• Poziom mocy akustycznej w pomieszczeniu - LWA - 50 dB
• Emisja Nox - NOx - 22 mg/kWh

DLA MODELI DWUFUNKCYJNYCH

• Profil poboru c.w.u. - XL
• Efektywność energetyczna c.w.u. - ŋwh - 84 %
• Dobowe zużycie energii elektrycznej - Qelec - 0,133 kWh
• Dobowe zużycie paliwa - Qfuel - 23,183 kWh
• Roczne zużycie energii elektrycznej - AEC - 29 kWh
• Roczne zużycie paliwa - AFC -18 GJ

POZOSTAŁE PARAMETRY

• Moc cieplna c.o. (max-min) - 20,0 - 3,1 kW
• Moc cieplna c.w.u. (max-min) - 25,0 - 3,1 kW
• Napięcie zasilania - 230 - 50 V-Hz
• Stopień zabezpieczenia przeciwporażeniowego - IPX5D
• Klasa Nox - 6

FUNKCJA C.O.

• Maksymalne ciśnienie/temperatura - 3-90 bar-°C
• Pompa: ciśnienie tłoczenia (przy przepływie 1000 l/h) - 408 mbar
• Naczynie zbiorcze - 8 l

FUNKCJA C.W.U.

• Maksymalne ciśnienie - 8 bar
• Produkcja c.w.u. przy ΔT = 25°C / 30°C / 35°C - 14,3/11,9/10,2 l/min
• Minimalny przepływ c.w.u. - 2 l/min

POŁĄCZENIA HYDRAULICZNE I GAZOWE

• Nominalne ciśnienie gazu (G20-G31) - 20 -37 mbar
• Średnica przyłącza zasilania/powrotu c.o. oraz gazu - 3/4'' Ø
• Średnica przyłącza wejścia z.w. /zasilania c.w.u. - 1/2'' Ø

WYMIARY I WAGA

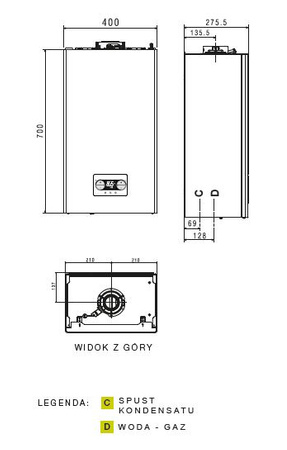

• Wymiary kotła (Wys. x Szer. x Gł.) - 700x400x275 mm
• Waga netto - 28,5 kg

SYSTEM ODPROWADZANIA SPALIN

• Maksymalna długość dla przewodu koncentrycznego (Ø60/100 mm) - 5,85 m
• Maksymalna długość przewodu rozdzielonego (Ø80 + 80 mm) - 33+33 m

* Model jednofunkcyjny wyposażony jest w zawór trójdrogowy. Zawór napełniania nie jest dostępny.
** System wysokotemperaturowy oznacza: 60°C na powrocie c.o. or az 80°C na zasilaniu c.o.
*** Obieg niskotemperaturowy oznacza: dla kotłów kondensacyjnych 30°C, dla kotłów niskotemperaturowych 37°C, dla innych urządzeń grzewczych.

ASPEKTY TECHNICZNE ORAZ ZALETY KOTŁA

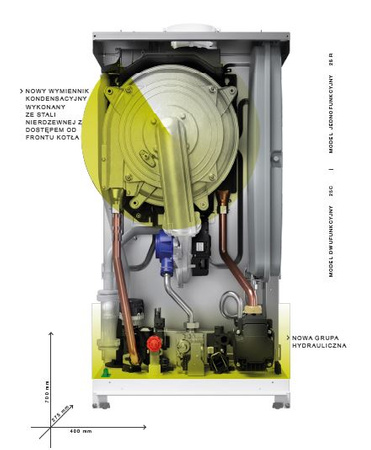

• Nowy kondensacyjny wymiennik ciepła ze stali nierdzewnej o wysokiej wydajności, kompaktowy i solidny, wykonany z gładkiej zwiniętej rury o dużym przekroju, zapewniającym wysoką sprawność i czystość procesu spalania. Jakość stali nierdzewnej zapewnia wysoką odporność na korozję. Duży przekrój wymiennika i jego geometria zapewniają stały przepływ i zapobiegają zapychaniu. Dostęp do wymiennika ciepła od frontu gwarantuje łatwą konserwację i czyszczenie komory spalania.
• Szeroki zakres modulacji: 1:8.
• Energooszczędna pompa obiegowa (eei ≤ 0,20) o wysokości podnoszenia 6m.
• Niska emisja nox: klasa 6 (en 15502).
• Wbudowany moduł regulacji pogodowej (sonda zewnętrzna dostępna jako akcesorium dodatkowe)
• Certyfikat range rated (możliwość dostosowania mocy kotła do rzeczywistych wymagań instalacji).
• Przyłącze spalinowe click-fit: szybki i bezpieczny montaż.
• Wysoki stopień ochrony przeciwporażeniowej ipx5d.
• Cicha praca, którą można zoptymalizować dzięki specjalnym funkcjom dostępnym w kotle.
• Kompatybilny z inteligentnymi programatorami marki Beretta.
• Przyłącza hydrauliczne oraz szeroki wybór akcesoriów (dostępne opcjonalnie).

NOWA GRUPA HYDRAULICZNA

• Nowa kompaktowa grupa hydrauliczna została opracowana jako rozwiązanie gotowe do użycia, łączące wszystkie główne cechy potrzebne do sterowania obiegami wodnymi w kotle wiszącym.
• Płytowy wymiennik ciepła o wysokiej wydajności opracowany przez markę Beretta podłączony do obiegu pierwotnego ciepłej wody pozwala podgrzewać c.w.u. w sposób natychmiastowy , bez konieczności zastosowania zasobnika zewnętrznego c.w.u.

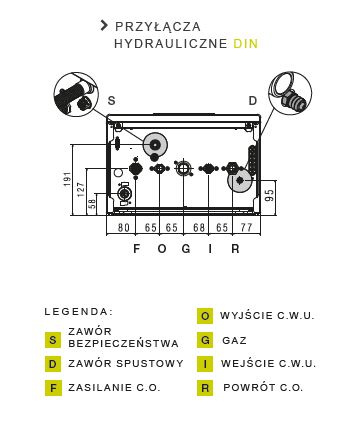

• Nowe złącza DIN umożliwiają łatwy montaż, zarówno w przypadku wymiany kotła, jak i w nowych instalacjach.

NOWE FUNKCJE DLA WYŻSZEGO KOMFORTU C.W.U.

• Funkcja wstępnego podgrzania c.w.u. została udoskonalona w celu ograniczenia zużycia wody i gazu do minimum. Inteligentna funkcja wstępnego podgrzewu umożliwia utrzymanie c.w.u. wewnątrz nowego płytowego wymiennika ciepła o wysokiej sprawności, co skraca czas oczekiwania na ciepłą wodę. Wymiennik produkowany jest w jednej z naszych fabryk.
• Touch & go umożliwia aktywację chwilowego podgrzewu, aby skrócić czas oczekiwania na c.w.u.
• Pozostałe funkcje specjalne, jak opóźnienie c.w.u., brak strat cyrkulacyjnych i inteligentny wentylator pozwalają zwiększyć wydajność urządzenia szczególnie w trudnych warunkach pracy, jak w przypadku bardzo niskiej lub bardzo wysokiej temperatury zasilania lub przy bardzo niskim przepływie wody.

ŁATWY MONTAŻ

Kocioł QUADRA X wyróżnia nowoczesny design, dzięki któremu z łatwością wpasuje się w każde pomieszczenie. Kompaktowe wymiary i niewielka waga pozwalają na instalację urządzenia w dowolnym miejscu (zgodnie z aktualnymi przepisami). Modele QUADRA X są zatem idealne również w przypadku wymiany dotychczasowych urządzeń, zarówno z przyłączami DIN, jak i z tradycyjną konsolą marki Beretta, dzięki dostępności zestawów akcesoriów, które ułatwiają montaż.
