Afriso Zestaw mieszający ze sprzęgłem hydraulicznym BPS 911 AP, dwa człony z zaworem termostatycznym ATM 561, pompy AFRISO APH 160 9091120

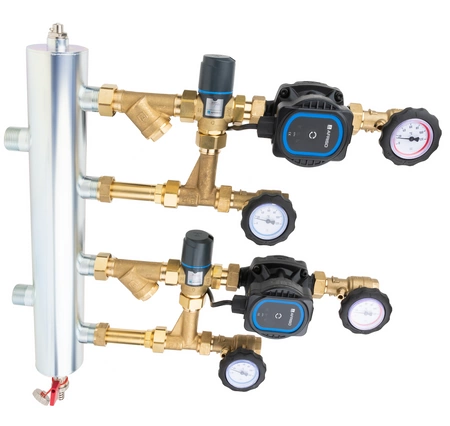

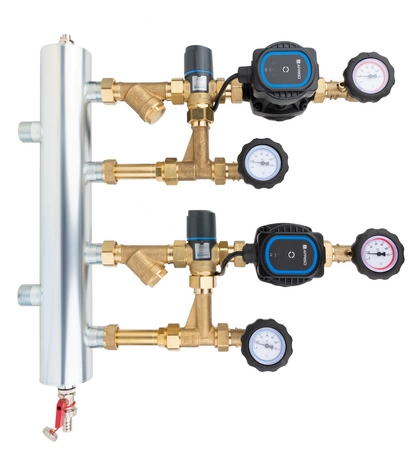

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 911 AP, dwa człony z zaworem termostatycznym ATM 561, pompy AFRISO APH 160

• Stosowany w instalacjach grzewczych i chłodzących.
• Montowany na ścianie między źródłem a instalacją.

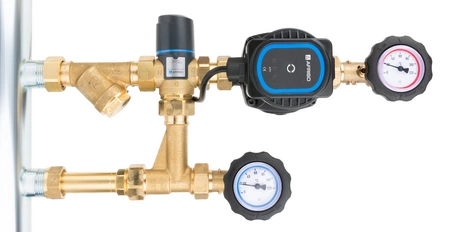

• Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących.
• Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.
• Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.

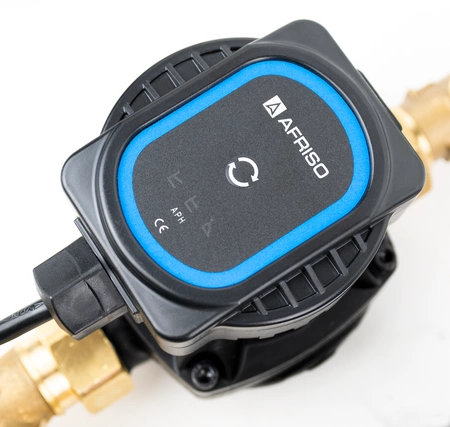

• Pompy obiegowe AFRISO APH 160.

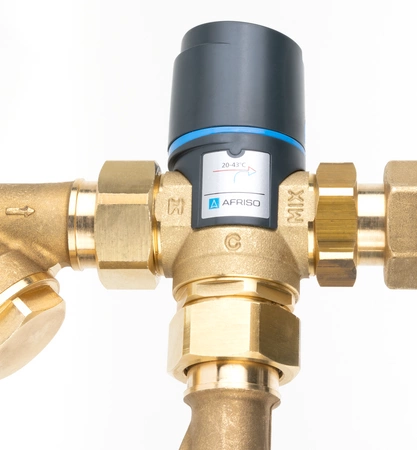

• Termostatyczne zawory mieszające ATM 561 (Kvs 2,5 m³/h) z zakresem regulacji temperatury zasilania 20-43°C.

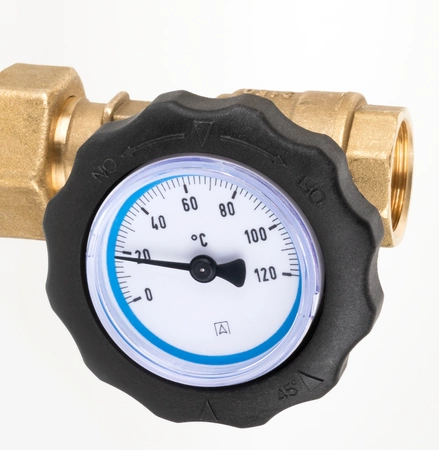

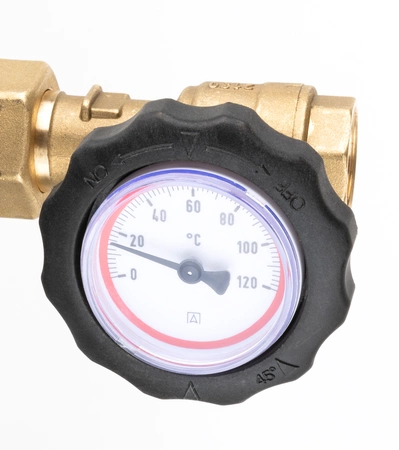

• Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu.
• Zawory zwrotne wbudowane w trójniki na przyłączach powrotnych.
• Tuleje do montażu czujników temperatury na każdym przyłączu.

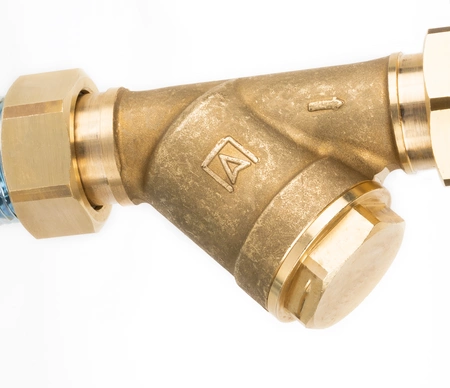

• Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami.
• Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.
• Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium.
• Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.

Dane techniczne:

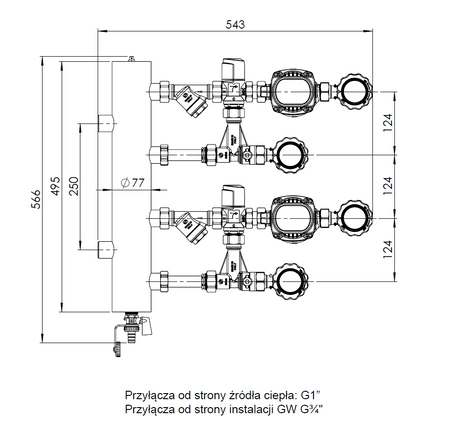

• Przyłącza od strony instalacji: GW G¾"
• Przyłącza od strony źródła: G1"
• Obieg 1: ATM 561, Kvs 2,5 m³/h, 20÷43°C
• Obieg 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C
• Zawór mieszający: Zawór termostatyczny ATM
• Pompy obiegowe: AFRISO APH 160 15-7/130 mm, 230 V AC, 45 W
• Pompa obiegowa: AFRISO APH 160 15-7/130 mm, 230 V AC, 45 W
• Moc: max 70 kW
• Ciśnienie medium: max 6 bar
• Temperatura medium: max 90°C
• Medium: woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
